4個消防應急照明燈具的誤區和解決方案！

發布時間：2020-05-03 09:55:39 丨 文章來源：http://www.dollidoll.com/ | 作者：火災探測器清洗丨 瀏覽次數：561

消防應急照明應用廣泛，意義重大。

　　其正確設置是指引人們脫離危險環境的保證，但也不能無限制的追求可靠性，必須同時兼顧經濟性、環保等因素。

　　很多設計人員在認識上仍有不少誤區，一些指導性規范亦有不當之處(如蓄電池的強制使用等)，混亂了應急照明設計。

　　智淼消防針對上述問題，首先指出誤區所在，然后給出對策方案，提出了更合理的應急照明系統形式，在安全可靠的前提下，做到經濟節能、綠色環保。

應急照明誤區一

　　消防應急照明燈具必須采用蓄電池作為備用電源。

　　此問題根源在國家規范GB17945《消防應急照明和疏散指示》。按其規定，消防應急照明燈具要么自帶蓄電池，要么采用應急照明集中電源，同時又規定應急照明集中電源是以蓄電池為能源的電源，由此得出誤區一描述的結論。

　　蓄電池可以作為備用電源毋庸置疑，但必須采用蓄電池就是錯誤了。

　　原因有：

　　①和GB50052《供配電設計規范》有沖突，《供配電設計規范》第3.0.4條明確規定，獨立于正常電源的發電機組、供電網絡中獨立于正常電源的專用的饋電線路、蓄電池、干電池均可作為應急電源。可見，蓄電池僅是備用電源形式之一。據GB17945相關部門解釋，因為消防應急照明為消防負荷，采用蓄電池是為確保可靠性。立論不能成立!很明顯，消防水泵、防排煙風機同樣是消防負荷，難道也必須采用蓄電池供電?

　　②投資加大。應急照明的備用時間均在30min以上，而變電所、水泵房、防排煙機房等更是達到180min，蓄電池用量巨大，投資相應增加。

　　③蓄電池使用壽命短，基本上在3~5年，期滿后更新相當困難，而且維修保養工作量大。以目前現狀，期滿后蓄電池基本不會更新，形同虛設。

　　④蓄電池的生產、廢棄過程都有相當重的污染，做不到綠色環保，除非迫不得已，應盡量減少蓄電池的使用。

　　解決方案

　　可以分為三種情況：

　　①有2路相互獨立市政電源;

　　這種情況很簡單，兩路電源滿足一二級應急照明負荷供電要求，僅在特別重要負荷時才需要備用電源。

　　②有2路引自一個上級配電所的市政電源;

　　這種情況可滿足二級應急照明負荷供電要求，對于一級應急照明負荷則需另設備用電源。

　　③只有1路市政電源。

　　這種情況則必須設置備用電源。

　　根據我國現狀，大多數城市和地區都不能滿足2路相互獨立電源的要求，需要設置備用電源的可能性非常大，關鍵在于備用電源采用什么形式。

　　前文提到：獨立于正常電源的發電機組、獨立于正常電源的專用饋電線路、蓄電池、干電池均可作為應急電源，其中獨立于正常電源的專用饋電線路通常難以取得，而干電池為一次性電池，因此通常備用電源基本在發電機組和蓄電池兩者之間選擇。

　　常用發電機組有有燃油、燃氣、風力、水力、燃煤、余熱等類型，民用建筑中最常用的是柴油發電機組(燃油)。蓄電池則分為分布式和集中式兩大類。

　　柴油發電機組和蓄電池對比如下表

　　1柴油發電機組取決于油量，蓄電池組則取決于Ah。

　　2均為在正常維護保養條件下。

　　3在相同容量相同備用時間前提下。

　　從上表的對比可以看出，應優先選用柴油發電機組作為備用電源，但柴油發電機組的轉換時間在15~30s，通常不滿足應急照明要求。

　　智淼消防器材公司給出的解決方案是采用柴油發電機組和蓄電池配合，在停電瞬間采用蓄電池作備用電源，柴油發電機組啟動完成后切換柴油發電機組作為備用電源，既保證轉了換時間，又不會過度使用蓄電池。蓄電池的備用時間1min即可滿足要求，但出于蓄電池壽命考慮，可設定為3~5min。同時，蓄電池宜選用集中型，方便更換、維護、保養。

應急照明誤區二

　　引入消防接點即能滿足消防應急照明強制點亮要求。

　　消防應急照明能否強制點亮，消防接點的引入只是必要條件，同時還必須有正確的接線方式。

　　設計中卻經常出線接線錯誤，常見的有以下幾種(KMn為消防強制點亮接點)：

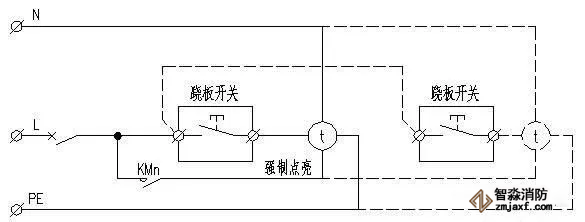

　　錯誤一如上圖：上接線是應急照明就地控制的情況。

　　這種方式可以實現強制點亮，但影響了照明蹺板開關的正常使用。從圖中可以看出，強制點亮線并聯了全部燈具，只要其中任意一個蹺板開關接通，該回路全部燈具都將點亮，蹺板開關失去了應有作用。這種接線顯然不合理，也不符合節能要求。

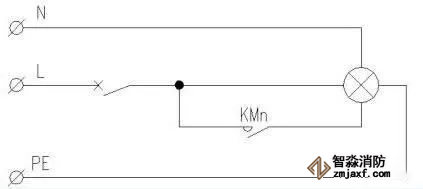

　　錯誤二如上圖：應急照明利用該回路出線微型斷路器集中控制的情況。

　　此接線的錯誤在于消防接點無意義，不能保證強制點亮。在微斷接通的情況下，該回路燈具全亮，不需要強制點亮，而在微斷斷開的情況下，消防接點接通燈具也不亮，強制點亮無法實現。

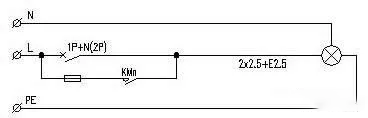

　　錯誤三如上圖：該接線是集中控制且燈具自帶蓄電池的情況。

　　其強制點亮接線修正了錯誤二，卻不能保證蓄電池的充電，分兩種情況：①未設充電線(虛線部分)，不能滿足蓄電池充電要求;②開關選用1P+N或者2P開關，此時切斷回路會同時斷開N線，導致充電線路無法形成回路，導致正常關燈時蓄電池也會放電。

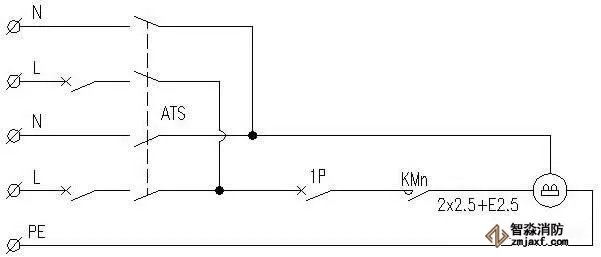

　　錯誤四如上圖：該接線是一種奢侈且達不到應急照明效果的嚴重錯誤做法。

　　燈具選用雙頭燈，同時雙電源供電，利用消防接點將兩路電源都切除來實現強制點亮，其錯誤有二：①引入雙回路電源卻僅作充電用，強制點亮時還必須切除;②切除電源后雙頭燈只有蓄電池一路電源供電。

　　解決方案

　　針對接線錯誤給出了正確的接線方式。如下所示：

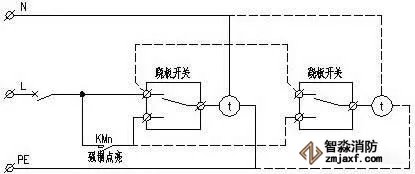

　　(a)

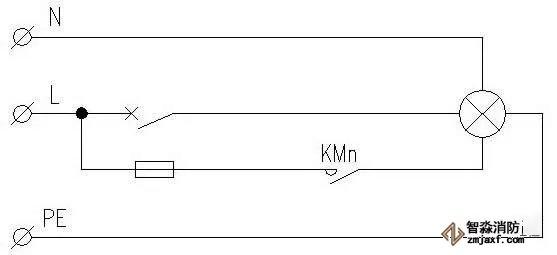

　　(b)

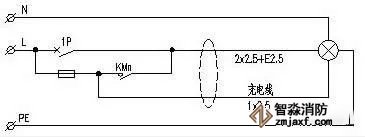

　　(c)

　　上圖中：

　　a利用雙控開關代替了單聯開關，同時滿足了平時控制和強制點亮要求;

　　b相當于把接觸器單獨設臵回路;

　　c補充了充電線，并把出線開關改為1P(否則充電線需另設N線)。

　　錯誤四則只要把燈具從雙頭燈改為應急壁燈就可以了，但KMn的作用有變化，它從原來的斷開電源變成了接通回路，達到強制點亮的效果。

應急照明誤區三

　　雙頭燈是萬能應急照明燈具。

　　不少設計師很喜歡用雙頭燈，原因是接線簡單。實際上雙頭燈卻達不到消防應急照明的要求。對雙頭燈而言，市政電源僅為充電使用，其點亮方式只能依靠斷開充電電源，意味著該燈具工作情況下僅有蓄電池這一路電源，沒有其它備用電源，不能滿足一二級負荷雙回路電源的要求。

　　因此，雙頭燈可作為停電時的備用照明使用，但不能作為消防應急照明。

　　解決方案

　　用應急壁燈代替雙頭燈。

　　應急壁燈和雙頭的區別在于可以強制點亮，而不必斷電才亮，它平時不工作，蓄電池處于充電狀態;火災時強制點亮接觸器接通，燈具點亮，停電則蓄電池放電點亮燈具，改正了雙頭燈只有蓄電池一個電源的缺點。

應急照明誤區四

　　兩路電源供電即可滿足消防應急照明要求。

　　此問題源于僅僅著眼于負荷等級要求，忽視了燈具本體的防火要求和機械性能要求。

　　消防應急照明燈具在火災初期必須能正常工作，以保證人員疏散，因此必須具備一定的防火性能，通常采取帶不燃防護罩的措施，同時防護等級應達到IP30。如果消防疏散燈具安裝在地面，則防護等級不應小于IP54(有一定的防水性能)，同時能耐受機械沖擊和研磨(人、車重量)。

　　解決方案

　　選用帶不燃防護罩燈具，并根據使用環境來選用相適應的燈具，如防護等級、機械強度、防撞保護等等。

　　通過以上分析，可以得出以下結論：

　　1、電源滿足要求時，可不設備用電源。

　　2、必須設臵備用電源時，宜采用柴油發電機組和蓄電池組相結合的方式，減少蓄電池用量

　　3、要有正確的接線方式，確保火災情況下應急照明能夠點亮。

　　4、雙頭燈不能滿足消防要求，僅適用與普通照明的備用照明。
